CONDOTTE RETTANGOLARI - FUOCO INTERNO/ESTERNO

Name: CONDOTTE RETTANGOLARI - FUOCO INTERNO/ESTERNO
Brand: Global Building
SKU: A-055

materassino “OISTER 100”

BIM disponibile

Applicazione

Attraversamento Pareti · Condotte Rettangolari - Fuoco Interno/Esterno

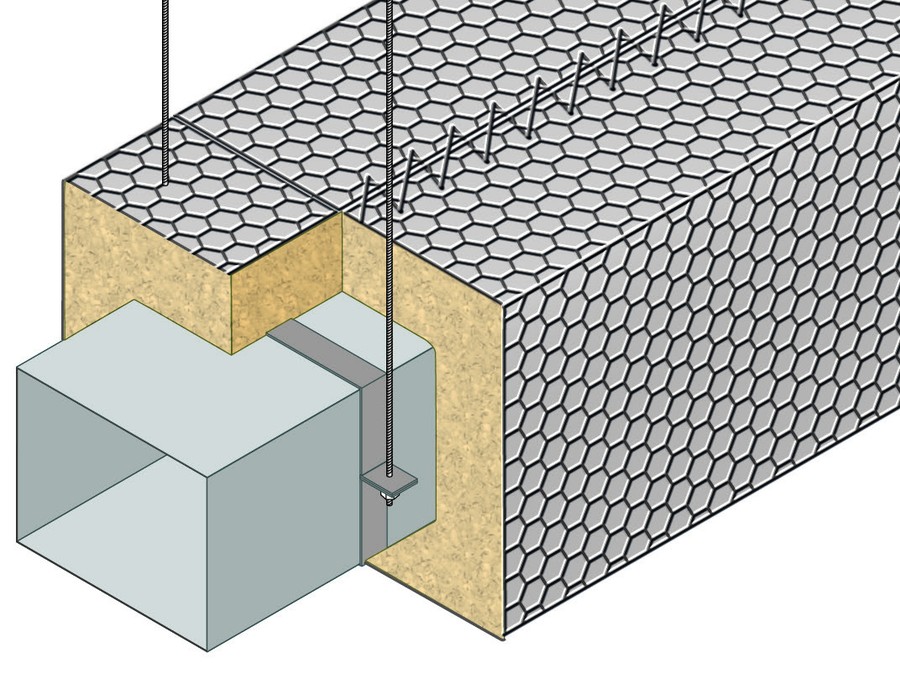

Schema tecnico

Condotte Rettangolari - Fuoco Interno/Esterno · EI 120

Caratteristiche tecniche

Esposizione al fuoco: lato interno/esterno
Supporto: barre di acciaio e profilio ad “U” 30x30x30x3 mm
Rivestimento protettivo: materassino OISTER 100
Campo di applicazione diretta: Dimensioni max: 1250 (larghezza) x 1000 (altezza) mm Sollecitazioni massime su dispositivi di supporto: sollecitazione elastica su tutte le componenti orientate verticalmente (barre): 6 N/mm² Distanza massima tra i supporti: 1250 mm Supporti posizionati in corrispondenza dei giunti Applicabile a condotte con ermeticità uguale o superiore a classe D (secondo EN 1507)

Note e dati aggiuntivi

materassino “OISTER 100”

Descrizione di capitolato

Fornitura e posa in opera di rivestimento di condotte di ventilazione rettangolari orizzontali in acciaio con resistenza al fuoco EI 120 (ho o↔i) realizzato con materassino OISTER 100, costituito da uno strato di lana di roccia trapuntato su rete metallica e rivestito con un foglio di alluminio retinato sulla faccia esterna in conformità al rapporto di classificazione ISIB 2015-A-034.

Il materassino OISTER 100 sarà applicato avvolgendo la condotta di ventilazione. Le giunzioni saranno realizzate accostando accuratamente i pannelli nei giunti longitudinali e trasversali ed unendoli con filo di ferro a zig-zag. Il sistema sarà certificato per attraversamenti sia di pareti rigide che pareti in cartongesso.

Conformità normativa

Rapporto di classificazione: ISIB 2015-A-034
Norma di prova: EN 1366-1
