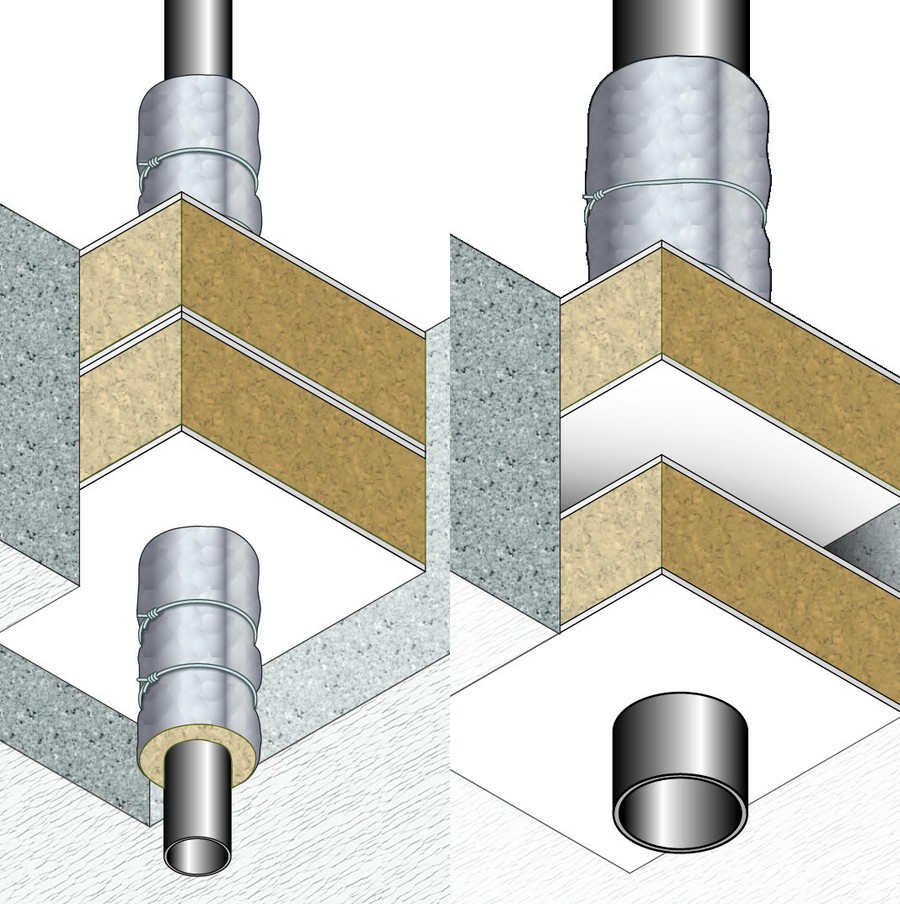

ATTRAV. DI TUBI INCOMB. NON COIBENTATI

Fornitura e posa in opera di protezione di attraversamento di tubazioni incombustibili non coibentate con resistenza al fuoco EI 120/240 C/U certificata su solai con spessore ≥150 mm, costituita da MANICOTTO “GB-ML” in feltro a base di lane minerali lunghezza 500 mm, spessore 30 mm, densità 90 kg/m³ e da PANNELLI “GB-P” semirigidi in fibra minerale (densità 150 kg/m³) spessore 60 mm, rivestiti su ambo i lati con un rivestimento antincendio, in conformità ai rapporti di classificazione ETA 21/0113 e I.G. 392775/4207FR. È necessario rilevare le dimensioni e la forma sia dell’apertura da sigillare che della tubazione attraversante, riportarle sui PANNELLI “GB-P” e provvedere al taglio degli stessi mediante seghetti da cantiere o cutter, avendo cura di lasciare la sagoma leggermente abbondante rispetto alle dimensioni del varco da sigillare. Stendere una piccola quantità di SIGILLANTE ANTINCENDIO “GB-MT”

sui fianchi della sagoma o direttamente sul bordo interno del solaio ove verrà applicata la sagoma. Applicare la sagoma ed inserirla nel varco per “interferenza” e rasare le giunzioni con una spatola utilizzando il SIGILLANTE ANTINCENDIO “GB-MT”. È necessario posizionare due PANNELLI “GB-P” nell’estradosso del solaio. Dopo aver posato i PANNELLI “GB-P” misurare il diametro della tubazione da proteggere e tagliare il quantitativo di MANICOTTO “GB-ML” necessario a ricoprirla. Avvolgere il MANICOTTO “GB-ML” attorno alla tubazione su entrambi i lati, accostando la giunzione e facendo attenzione che la guaina aderisca ai PANNELLI “GB-P”. Fissare il MANICOTTO “GB-ML” mediante legacci di filo di acciaio ritorto.
