ATTRAVERSAMENTI DI TUBI INCOMBUSTIBILI — Global Building

Home/Soluzioni/A-086

GLOBAL BUILDING FIRE · ATTRAVERSAMENTI

ATTRAVERSAMENTI DI TUBI INCOMBUSTIBILI

Name: ATTRAVERSAMENTI DI TUBI INCOMBUSTIBILI
Brand: Global Building
SKU: A-086

SIGILLANTE “GB-MT GRAPHITE”

BIM disponibile

Applicazione

Attraversamento Solai · Attraversamenti Di Tubi Incombustibili

Schema tecnico

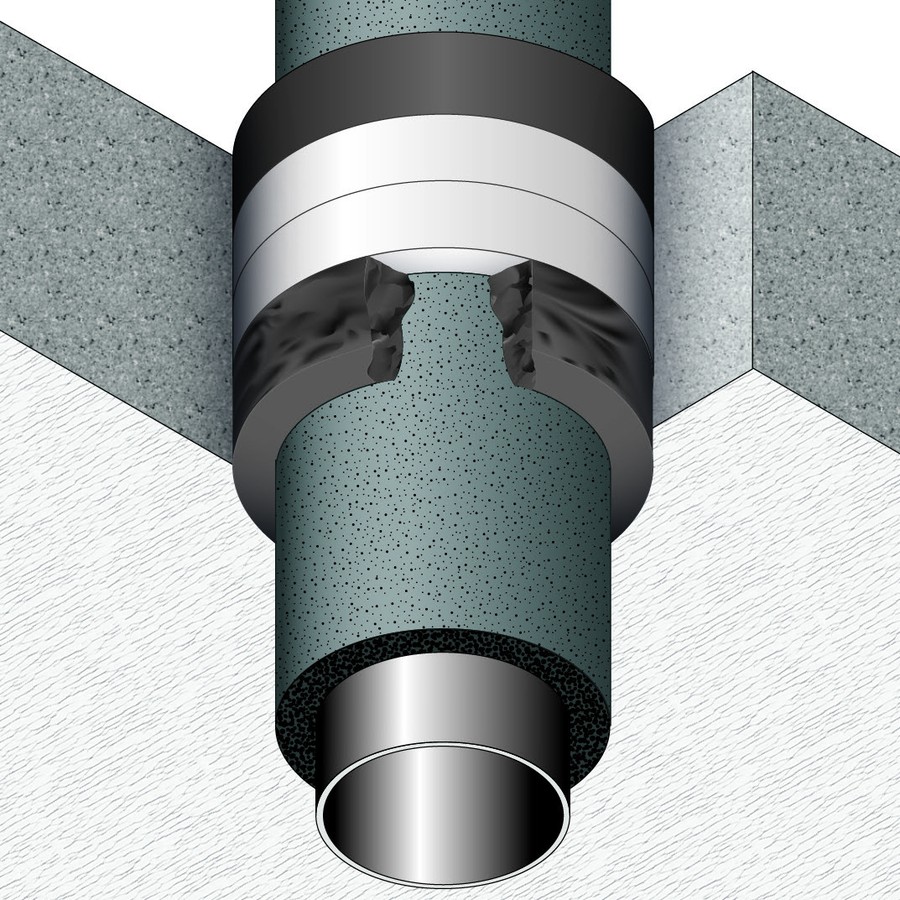

Attraversamenti Di Tubi Incombustibili · EI 120

Caratteristiche tecniche

Diametri: fino a 324 mm
Spessore: da 6,35 a 14,2 mm
Tipo di supporto: solaio spessore ≥150 mm, densità ≥ 650 kg/m³
Tipo di tubazione: incombustibile coibentata con elastomeri espansi • Prodotto da applicare: SIGILLANTE “GB-MT GRAPHITE”
Fissaggio: a mezzo di apposita pistola
Finitura: è possibile la verniciatura

Descrizione di capitolato

Fornitura e posa in opera di SIGILLANTE ANTINCENDIO “GB-MT GRAPHITE” con resistenza al fuoco EI 120 C/U certificata su solai, per la sigillatura di attraversamenti di tubazioni incombustibili coibentate in conformità al rapporto di classificazione ETA 21/0114. Il sigillante sarà applicato a mezzo apposita pistola su entrambi i lati

del solaio per una profondità di almeno 45 mm, previo inserimento nel solaio su entrambi i lati di uno strato di fibra biosolubile AES sp. 30 mm, densità 128 kg/m³.

Conformità normativa

Rapporto di classificazione: ETA 21/0114
Norma di prova: EN 1366-3

Schema tecnico

Metriche chiave

Resistenza al fuoco: EI 120 C/U

Scarica documentazione

PDFScheda applicativa PDFScheda tecnica GB-MT GRAPHITE

Modelli 3D

AutoCAD · SketchUp
