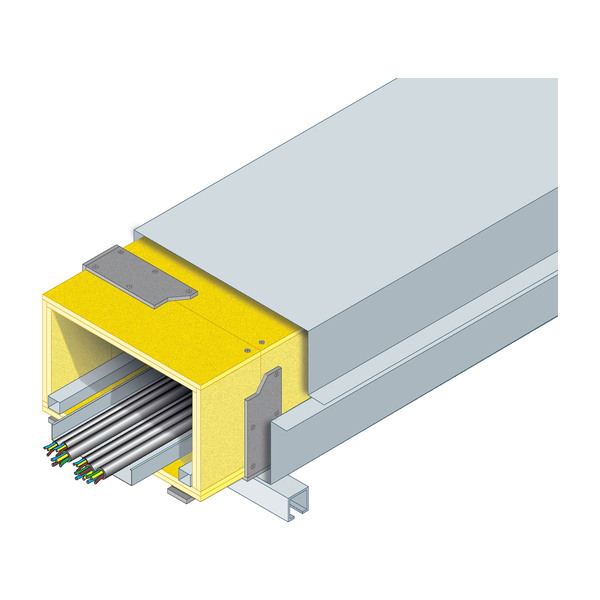

FIREGUARD CABLE DUCT UV

Descrizione

canalina portacavi costituita da una scatolatura ispezionabile realizzata con lastre Fireguard 13 spess. 2 × 12,7 mm costituite da silicati e solfati di calcio, esenti da amianto, prodotte per laminazione con controllo dell'essicazione stabilimento, in classe A1 (in combustibile) di reazione al fuoco. La scatolatura è rivestita con una lamiera di acciaio che consente una elevata resistenza all'intemperie e ai raggi UV. Il sistema prevede inoltre una scossalina frangipioggia con la funzione di fornire una protezione nei confronti degli agenti atmosferici e nel contempo consentire una adeguata ventilazione al cavidotto in maniera da impedire effetti di surriscaldamento causati dai cavi in tensione. Gli elementi hanno una lunghezza di 1,2 m e sono provvisti di sistemi di innesto. Possono essere utilizzati come elemento singolo in copertura nel caso di attraversamenti dei muri di compartimentazione, oppure possono essere utilizzati per la protezione in continuo dei cavi elettrici.

Caratteristiche tecniche

Resistenza al fuoco

EI 60 (ho i→o) EI 120 (ho i←o)

Dimensioni standard

200 x 200 mm (misure interne) Larghezza max. interna 500 mm Altezza max. interna 500 mm Peso (elemento da 1,2 m) 30 kg Rapporto di Classificazione I.G. 290044/3368FR Norma di Classificazione EN 1366-5

Reazione al fuoco

A1 - incombustibile FIREGUARD CABLE DUCT UV

Applicazione e posa in opera

predisporre traversine in acciaio zincato, con passo inferiore a 1,1 m. Posizionare l'elemento inferiore del rivestimento in acciaio compreso degli elementi terminali ed inserire l'elemento a "U" in silicato di calcio. Posizionare i cavi elettrici e gli elementi impiantistici e inserire il coperchio in silicato di calcio. Posizionare l'elemento superiore del rivestimento in acciaio e fissarlo a quello inferiore con viti e bulloni. Nel caso di protezione dei cavi in continuo, gli elementi in calcio silicato verranno fissati tra loro nei punti di giunzione con viti autoperforanti fosfatate.
