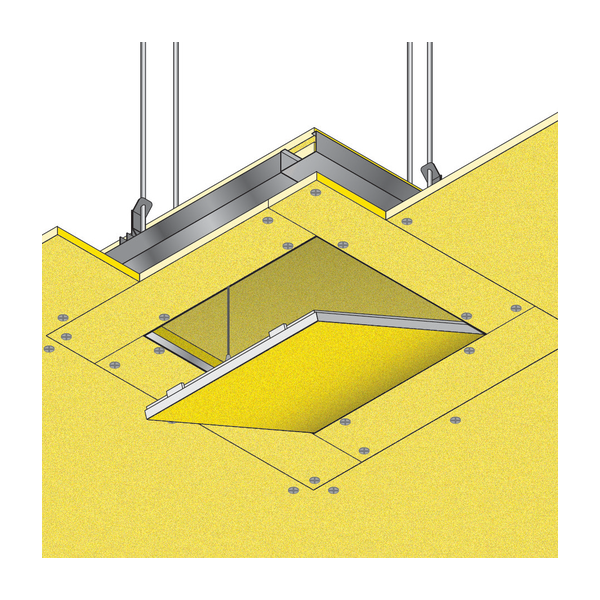

portello d’ispezione per controsoffitto REI 120 in silicato di calcio
La botola è composta da: – un telaio fisso perimetrale realizzato con profili angolari in alluminio, sezione nominale 30x12 mm e sp. nominale 2 mm e provvisto di n° 2 chiusure a scatto. – uno sportello realizzato con una lastra in silicati e solfati di calcio denominata FIREGUARD® 13, spessore nominale 12,7 mm e peso nominale 10,2 kg/m2 fissata ad un telaio perimetrale realizzato con profili angolari in alluminio, con sezione nominale 30x12 mm e spessore nominale 2 mm. – un cavetto di sicurezza (a partire dalla misura 300x300). – nella botola sono compresi listelli di compensazione in FIREGUARD® 13 larghi 85 mm e copribotola.
La botola verrà posata praticando un foro sul controsoffitto di dimensioni pari a quelle del telaio +85 mm e montando i profili a “C” 50x27x0,6 mm attorno all’apertura, ad una distanza di 60 mm dall’apertura stessa. Rivestire i lati interni verticali dell’apertura con uno strato di lastre FIREGUARD® 13, sp. 12,7 mm per un’altezza di 50 mm, avvitando le lastre ai profili a “C” 50x27x0,6 mm. Posizionare in semplice appoggio sull’apertura una copertura realizzata con uno strato di lastre FIREGUARD® 13. Prendere la botola di ispezione e inserirla attraverso il foro di apertura praticato nel controsoffitto e fissare il telaio esterno con viti autoperforanti fosfatate. Stuccare con Fireguard Compound il contorno del telaio al controsoffitto, incluse le viti. Al termine della stuccatura pulire il telaio esterno da eventuali residui, agganciare il cavetto di sicurezza e chiudere la botola.
I contenuti di questa pagina sono riepilogati dalla scheda tecnica ufficiale in PDF, che resta il documento di riferimento.
