portello d’ispezione per controsoffitto REI 180 in silicati a matrice cementizia
La botola è composta da: – un telaio fisso perimetrale realizzato con profili angolari in alluminio, sezione nominale 30x12 mm e sp. nominale 2 mm e provvisto di n° 2 chiusure a scatto. – uno sportello composto da telaio perimetrale realizzato con profilo angolare in alluminio, sezione nominale 30x12 mm e spessore nominale 2 mm. Tamponamento, spessore nominale 13 mm, realizzato con 1 lastra in silicati a matrice cementizia denominata NAPER S 12, sp. nominale 12 mm e peso nominale 14,3 kg/m2, fissata al telaio mediante viti autoperforanti in acciaio fosfatato. – chiusure a scatto invisibili e cavetto di sicurezza.

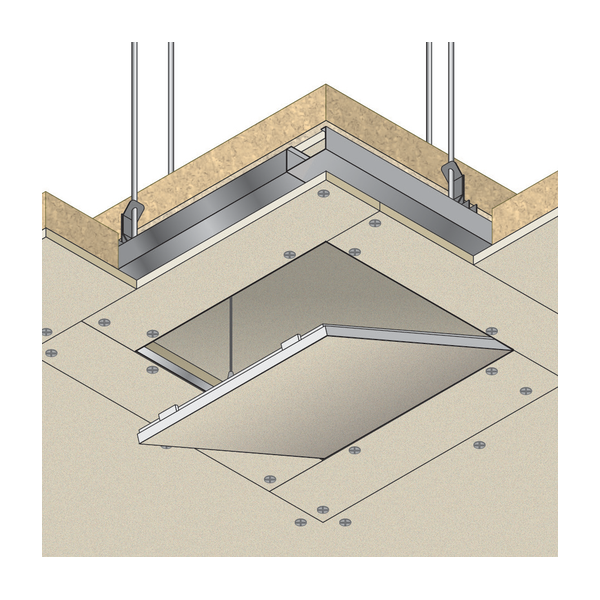

La botola verrà posata praticando un foro sul controsoffitto di dimensioni pari a quelle del telaio +85 mm e montando i profili a “C” 50x27x0,6 mm attorno all’apertura, ad una distanza di 60 mm dall’apertura stessa. Rivestire i lati interni verticali dell’apertura con uno strato di lastre NAPER S 12, sp. 12 mm per un’altezza di 50 mm, avvitando le lastre ai profili a “C” 50x27x0,6 mm. Posizionare in semplice appoggio sull’apertura una copertura realizzata con uno strato di lastre NAPER S 12 e lana di roccia sp. 40 mm densità 60 kg/m3. Prendere la botola di ispezione e inserirla attraverso il foro di apertura praticato nel controsoffitto e fissare il telaio esterno con viti autoperforanti fosfatate. Stuccare con Fireguard Compound il contorno del telaio al controsoffitto, incluse le viti. Al termine della stuccatura pulire il telaio esterno da eventuali residui, agganciare il cavetto di sicurezza e chiudere la botola.
I contenuti di questa pagina sono riepilogati dalla scheda tecnica ufficiale in PDF, che resta il documento di riferimento.
