ATTRAVERSAMENTI DI TUBI COIBENTATI

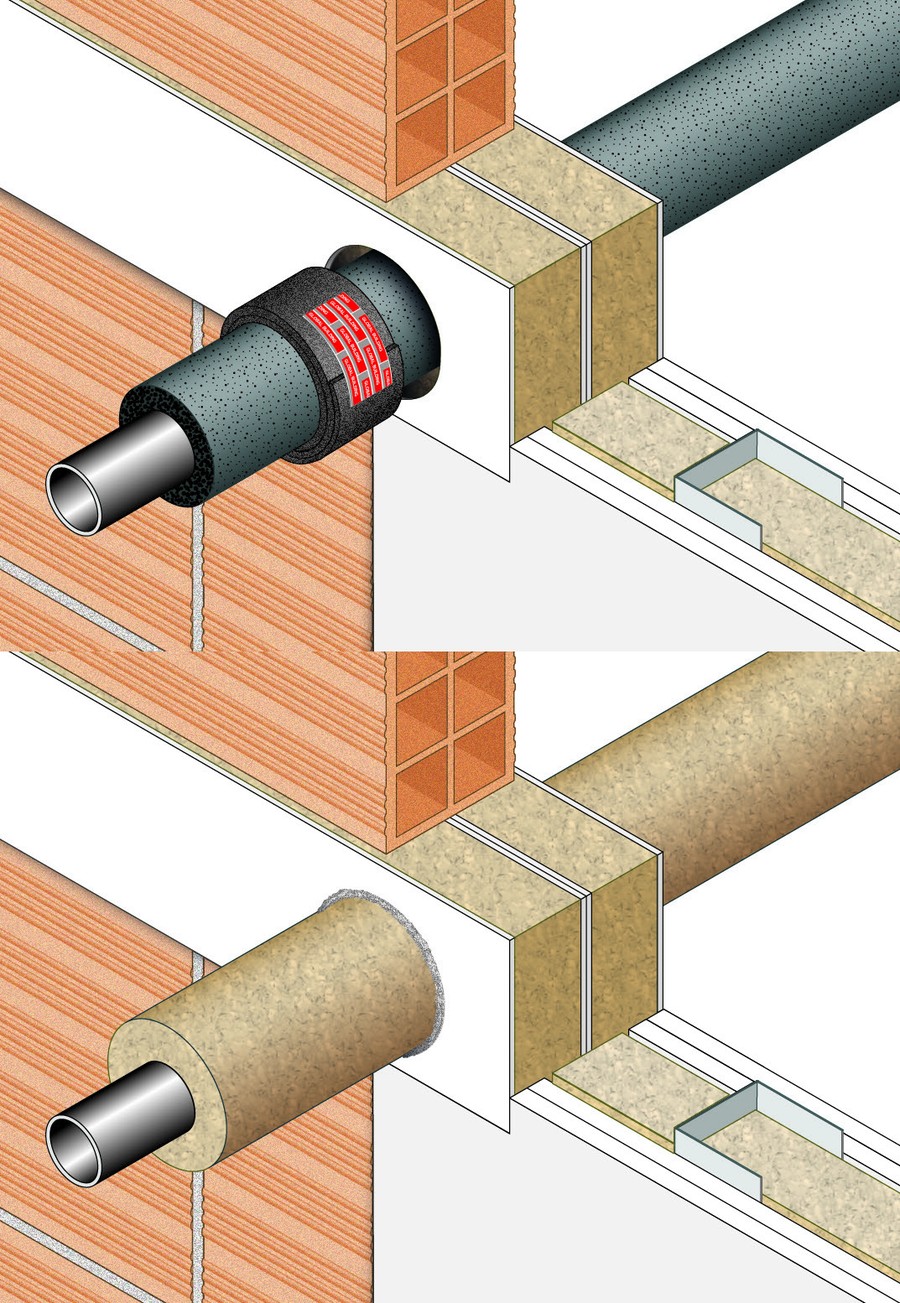

Fornitura e posa in opera di protezione di attraversamento di tubazioni metalliche o composite coibentate con resistenza al fuoco EI 60/120 certificata su pareti in muratura e cartongesso spessore ≥100 mm, costituita da NASTRO TERMOESP. “GB-T”, composto da materiale intumescente larghezza 50 mm e da PANNELLI “GB-P” semirigidi in fibra minerale (densità 150 kg/m³) spess. 60 mm, trattati su ambo i lati con uno strato di rivestimento antincendio in conformità a ETA 21/0113. È necessario rilevare le dimensioni e la forma sia dell’apertura da sigillare che della tubazione attraversante, riportarle sui PANNELLI “GB-P” e provvedere al taglio degli stessi mediante seghetti da cantiere o cutter, avendo cura di lasciare la sagoma leggermente abbondante rispetto alle dimensioni del varco da sigillare. Stendere una piccola quantità di SIGILLANTE ANTINCENDIO “GB-MT” sui fianchi della sagoma o direttamente sul bordo

interno della parete ove verrà applicata la sagoma. Applicare la sagoma ed inserirla nel varco per “interferenza” e rasare le giunzioni con una spatola utilizzando il SIGILLANTE “GB-MT”. È necessario posizionare due PANNELLI “GB-P” accostati tra loro. In caso di tubazione coibentata con elastomeri espansi, il NASTRO TERMOESPANDENTE “GB-T” deve essere avvolto intorno al tubo da proteggere, fissato con nastro adesivo per congiungerne le estremità e inserito nel varco rimasto fra la tubazione ed i PANNELLI “GB-P”. Inserire il nastro su entrambi i lati della parete. È necessario applicare il numero di strati indicati in funzione del diametro della tubazione (vedi tabella). La sigillatura della parte esterna può essere effettuata con SIGILLANTE “GB-MT”.
