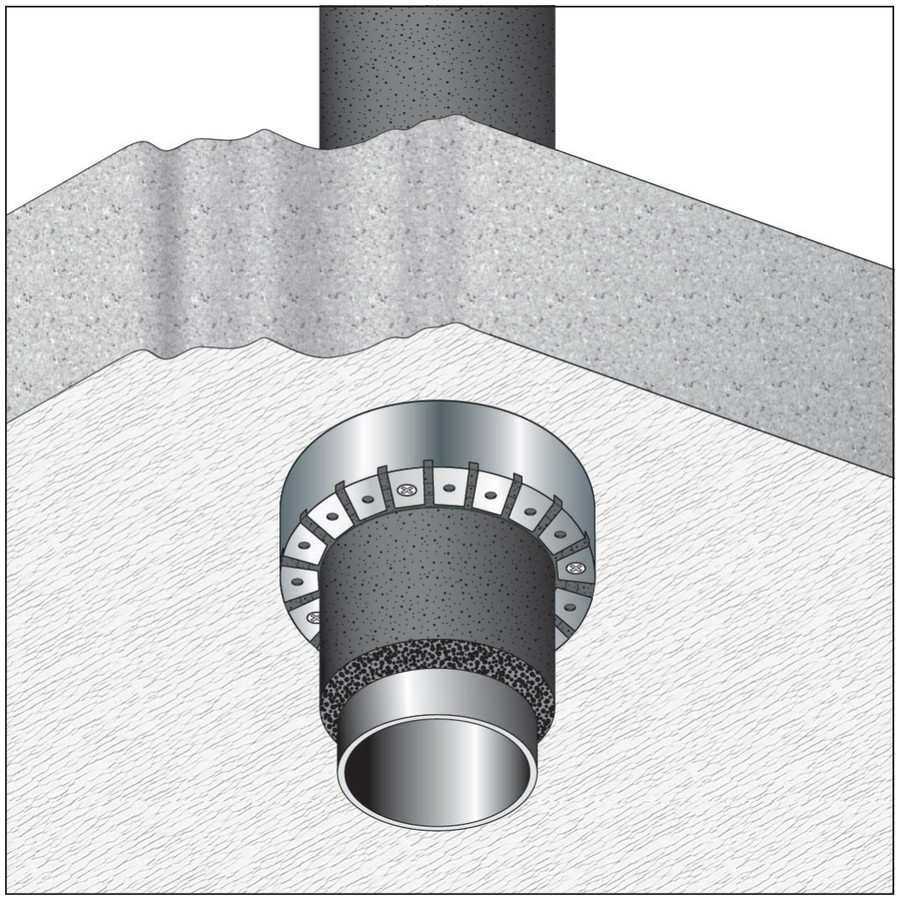

ATTRAV. DI TUBI INCOMB. COIBENTATI

Fornitura e posa in opera di collare per TUBAZIONI INCOMBUSTIBILI COIBENTATE “GLOBAL COLLAR PLUS” senza alette di fissaggio con resistenza al fuoco fino a EI 120 C/U certificata su solai, costituito da un guscio metallico in lamierino di acciaio sezione nominale 40x30x0,5 mm contenente guarnizione intumescente a base di grafite sezione nominale 40x2 mm, in conformità a ETA 23/0843. È necessario misurare il diametro della tubazione da proteggere comprensiva di isolamento ed avvolgere il nastro intumescente attorno alla tubazione stessa nel numero di strati

previsto (vedi tabella) fissandolo con nastro adesivo; spezzare il lamierino metallico della lunghezza indicata per ciascun diametro (vedi tabella) e avvolgerlo attorno alla guarnizione intumescente serrando le due estremità con vite autoperforante. Fissare il collare al solaio con turboviti senza uso del tassello. Prima dell’installazione del collare i vuoti restanti tra la parete ed il tubo penetrante possono essere riempiti con il sigillante “GB-MT”, o in alternativa con materiale incombustibile dimensionalmente stabile come calcestruzzo, malta cementizia o di gesso.
