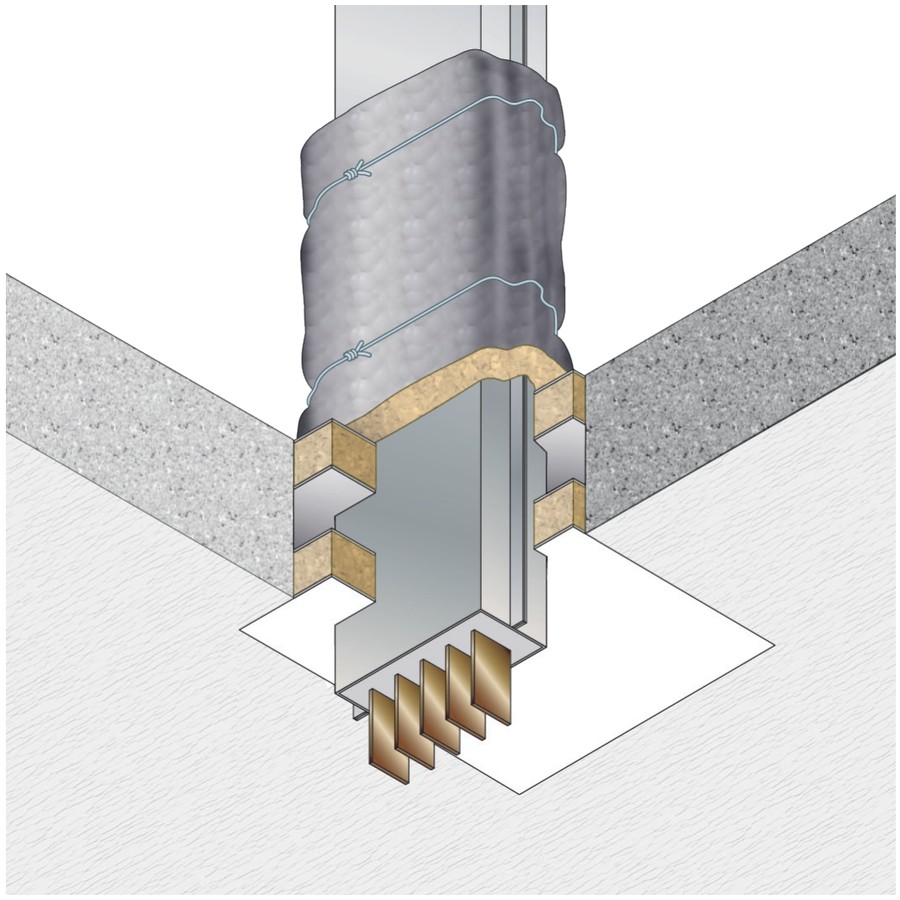

ATTRAVERSAMENTO DI BLINDOSBARRA

Fornitura e posa in opera di protezione di attraversamento di barre per la distribuzione elettrica del tipo “Blindosbarra” con resistenza al fuoco EI 120 certificata su solai, eseguita con manicotto “GB-ML” costituito da un feltro a base di lane minerali spessore 30 mm, densità 80 kg/mc e da pannelli “GB-P” semirigidi in fibra minerale (densità 150 kg/mc) spessore 60 mm, trattati su ambo i lati con un rivestimento antincendio, in conformità al rapporto di classificazione I.G. 392776/4208FR. È necessario rilevare le dimensioni e la forma sia dell’apertura da sigillare che della barra elettrica attraversante, riportarle sui pannelli “GB-P” e provvedere al taglio degli stessi.

Stendere una piccola quantità di sigillante antincendio “GB-MT” sui fianchi della sagoma o direttamente sul bordo interno del solaio, applicare gli spezzoni del pannello ed inserirli nel varco per “interferenza” e rasare le giunzioni con una spatola utilizzando il sigillante antincendio “GB-MT”. Dopo aver applicato i pannelli “GB-P” misurare le dimensioni della barra elettrica da proteggere e tagliare il quantitativo di manicotto “GB-ML” necessario a ricoprirla. Avvolgere il manicotto “GB-ML” attorno alla barra sull’estradosso del solaio per un’altezza di 300 mm, accostando la giunzione e facendo attenzione che il manicotto aderisca ai pannelli “GB-P”. Fissare il manicotto “GB-ML” mediante legacci di filo di acciaio ritorto.
