PASSERELLE PORTACAVI

Name: PASSERELLE PORTACAVI
Brand: Global Building
SKU: A-132

PANNELLI “GB-P” e SACCHETTI “GB-S”

NovitàBIM disponibile

Applicazione

Attraversamento Monopanel · Passerelle Portacavi

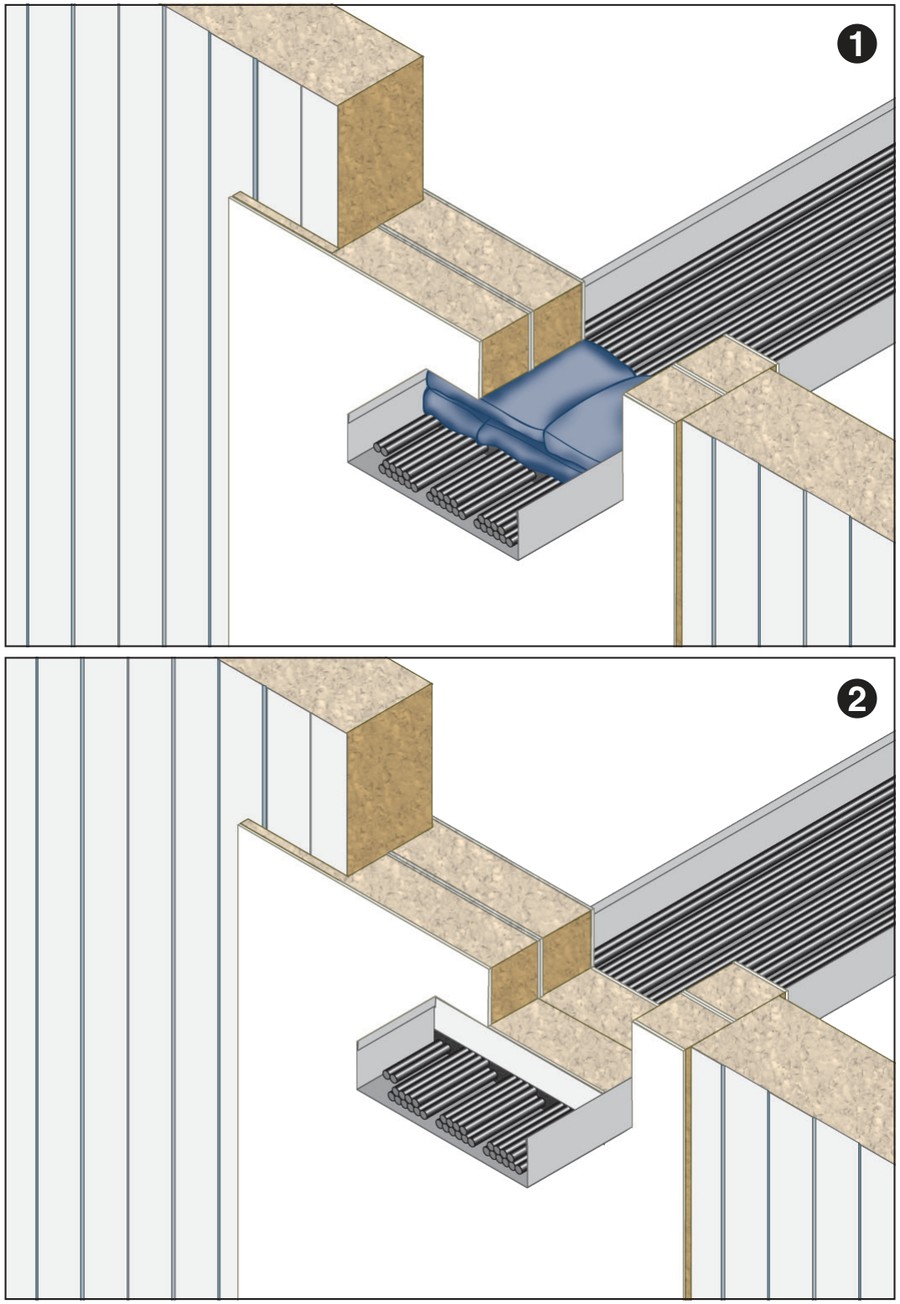

Schema tecnico

Caratteristiche tecniche

Tipo di supporto: parete metallica coibentata monopanel
Tipo di attraversamento: passerelle portacavi
Prodotto da applicare: - PANNELLI “GB-P” 2 strati di spessore 60 mm - Sacchetti “GB-S” - Sigillante antincendio “GB-MT”
Fissaggio: inserimento nel varco e sigillatura con SIGILLANTE ANTINCENDIO “GB-MT”
Finitura: non prevista

Note e dati aggiuntivi

① I sacchetti GB-S, dimensioni nominali 200x120x30 mm e 100x120x25 mm, devono essere inseriti sul lato corto (120 mm) fino a completa chiusura dello spazio vuoto sopra i cavi elettrici, sigillando lo spazio perimetrale con sigillante GB-MT.

② In alternativa lo spazio vuoto può essere tamponato con un doppio strato di pannelli GB-P e sigillato sempre con sigillante GB-MT.

Descrizione di capitolato

Fornitura e posa in opera di doppio pannello semirigido in fibra minerale, densità 150 kg/m3 e spessore 60 mm, denominato PANNELLO GB-P, trattato su ambo i lati con uno strato di rivestimento antincendio e sigillato con sigillante GB-MT e SACCHETTI ANTIFUOCO GB-S costituiti da robusta tela in fibra di vetro incombustibile, trattata con particolare prodotto poliuretanico che avvolge un involucro contenente materiale granulare termo-espansivo, inerti termocoibenti e materiali a graduale rilascio di acqua per la protezione di cavi elettrici su passerella porta-cavi, con resistenza al fuoco fino a EI120, in conformità al Rapporto di classificazione I.G.390859/4193FR.
