ATTRAVERSAMENTI DI TUBI COMBUSTIBILI

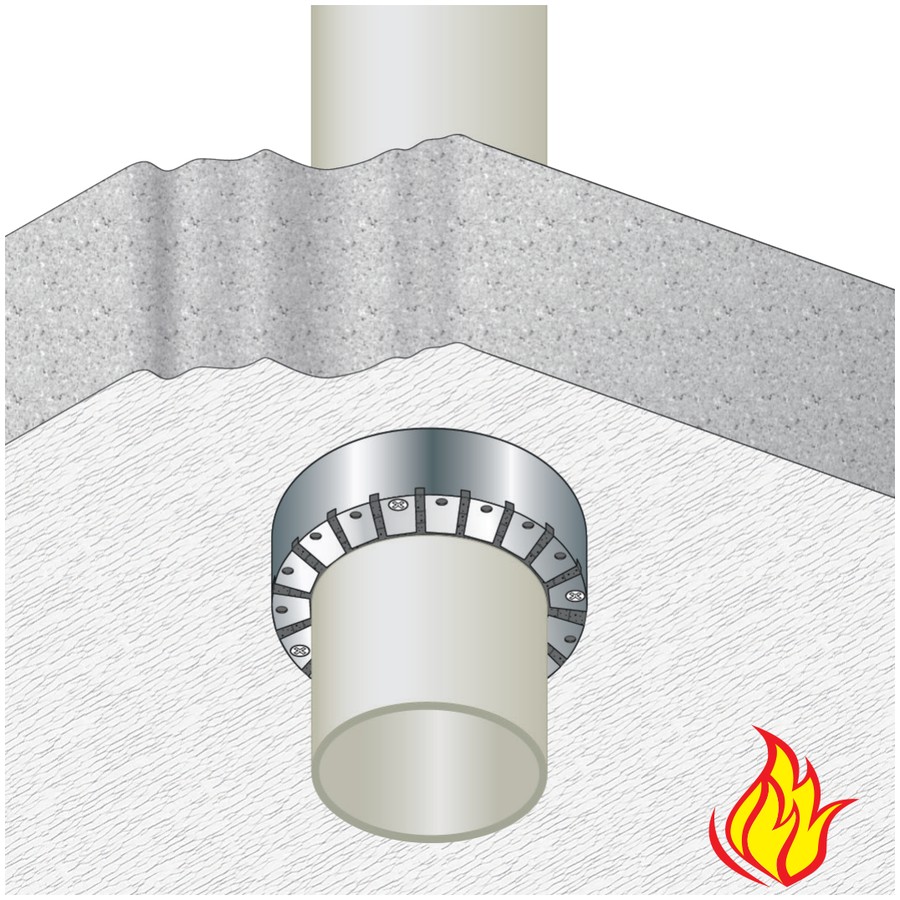

Fornitura e posa in opera di collare per TUBAZIONI COMBUSTIBILI CON O SENZA COIBENTAZIONE “GLOBAL COLLAR PLUS” senza alette di fissaggio con resistenza al fuoco fino a EI 120 U/C certificata su solai, costituito da un guscio metallico in lamierino di acciaio sezione nominale 40x30x0,5 mm contenente guarnizione intumescente a base di grafite sezione nominale 40x2 mm, in conformità a ETA 23/0843. È necessario misurare il diametro della tubazione da proteggere ed avvolgere il nastro intumescente attorno alla tubazione stessa

(vedi tabella) fissandolo con nastro adesivo; spezzare il lamierino metallico della lunghezza indicata per ciascun diametro (vedi tabella) e avvolgerlo attorno alla guarnizione intumescente serrando le due estremità con vite autoperforante. Fissare il collare al solaio con turboviti senza uso del tassello. Prima dell’installazione del collare i vuoti restanti tra la parete ed il tubo penetrante possono essere riempiti con il sigillante “GB-MT”, o in alternativa con materiale incombustibile dimensionalmente stabile come calcestruzzo, malta cementizia o di gesso.
