Fireguard Base EI 30

Description

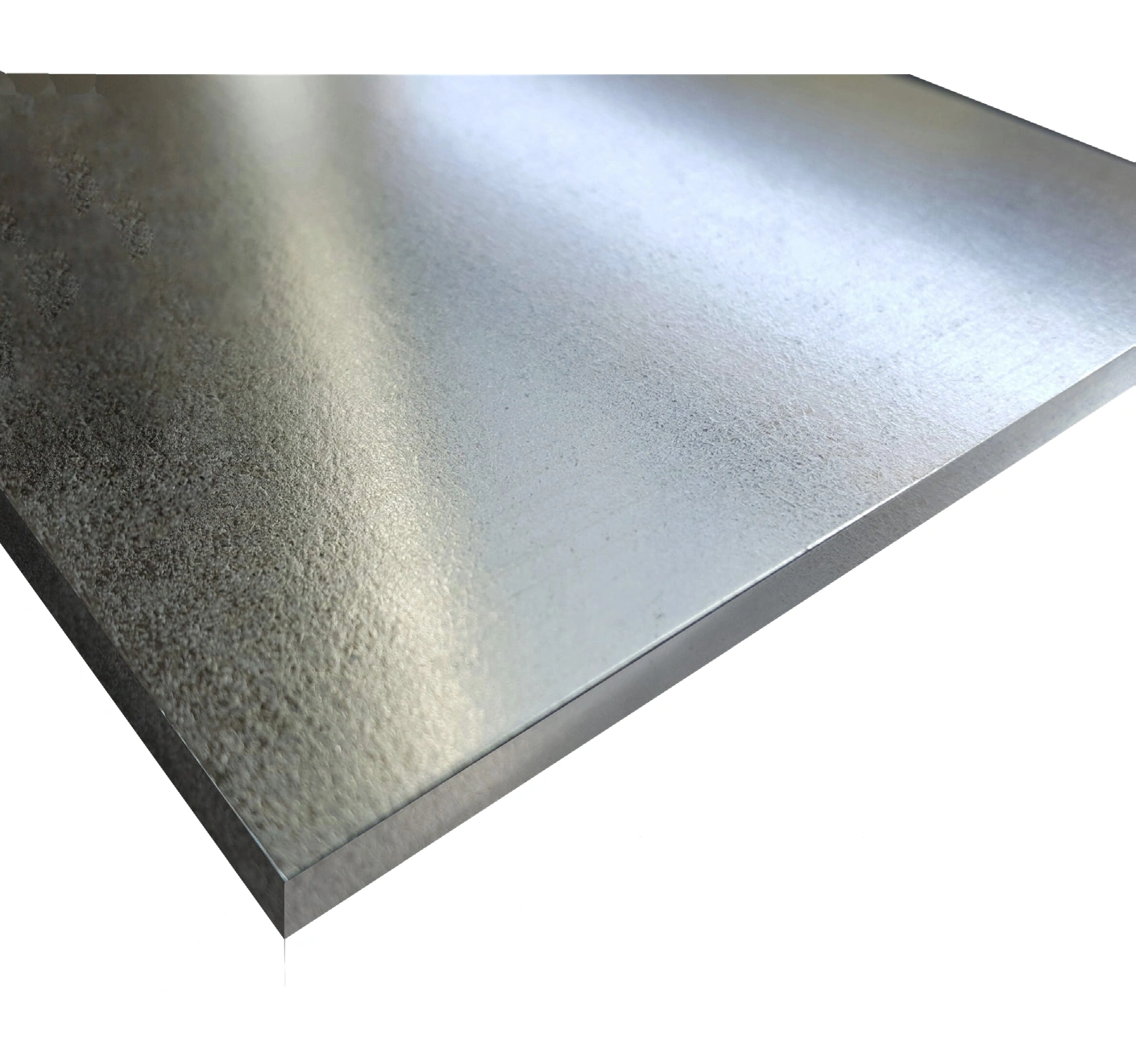

Pannello metallico coibentato per supporto impianti fotovoltaici certificato EI 30 come layer incombustibile. Il pannello è costituito da un guscio in lamiera d’acciaio zincata di spessore 30 mm con all’interno una serie di materiali isolanti. FIREGUARD BASE EI 30 costituisce un supporto ideale per la collocazione dei pannelli fotovoltaici che possono essere ancorati utilizzando accessori metallici comunemente disponibili sul mercato. Il pannello ha ottenuto la certificazione EI 30 anche dei sistemi di ancoraggio e supporto come previsto dalla normativa. Peso estremamente ridotto: 11 kg/m2.

Technical characteristics

Fire resistance

EI 30 (According to DCPREVP 1324 of 7/2/2012 “Guide for the installation of photovoltaic systems” and clarifications of 4/5/2012)

Thickness

30 mm Larghezza* 1007 mm Lunghezza* 2008 mm

Weight

11 kg/m2 Rapporto di Classificazione I.G. 439512/4527FR Norma di Classificazione EN 13501-2

Reaction to fire of the layer

A1 - incombustibile CONFIGURAZIONE DI STRATO CONTINUO Fireguard Base EI 30 SISTEMI DI SUPPORTO E ANCORAGGIO CERTIFICATI 2) TASSELLO A FARFALLA PASSANTE FIREGUARD BASE LAMIERA GRECATA ELEMENTO DI SUPPORTO EI 30 TASSELLO A FARFALLA SU FORO ≤ 14 mm 4) BARRE FILETTATE PASSANTI BARRA FILETTATA Ø< 8 mm ELEMENTO DI SUPPORTO EI 30 3) GANASCIA DI SUPPORTO SU LAMIERA GRECATA LAMIERA GRECATA GANASCIA METALLICA ELEMENTO DI SUPPORTO EI 30 BARRA FILETTATA / TASSELLO A FARFALLA 5) FISSAGGIO DI TRAVERSINE IN ALLUMINIO CON ELEMENTI PASSANTI E NON VITE Ø ≤ 4,2 mm BARRA FILETTATA / TASSELLO A FARFALLA ELEMENTO DI SUPPORTO EI 30 1) FISSAGGI DI SQUADRETTE CON ELEMENTI PASSANTI E NON VITE Ø ≤ 4,2 mm ELEMENTO DI SUPPORTO EI 30 SQUADRETTA METALLICA BARRA FILETTATA Ø< 8 mm Fireguard Base EI 30

Application and installation

FIREGUARD BASE EI 30 can be applied directly to the support elements of the photovoltaic panels, either as a single panel or in a continuous-layer configuration. In this case the panels can be joined using 30×30×0,6 mm metal angle profiles. Fixing the photovoltaic modules to the FIREGUARD BASE EI 30 panel is equally simple, using metal accessories commonly available on the market. FIREGUARD BASE EI 30 is simply anchored to inclined support/ballast elements or directly to the roof with suitable spacers in between.
