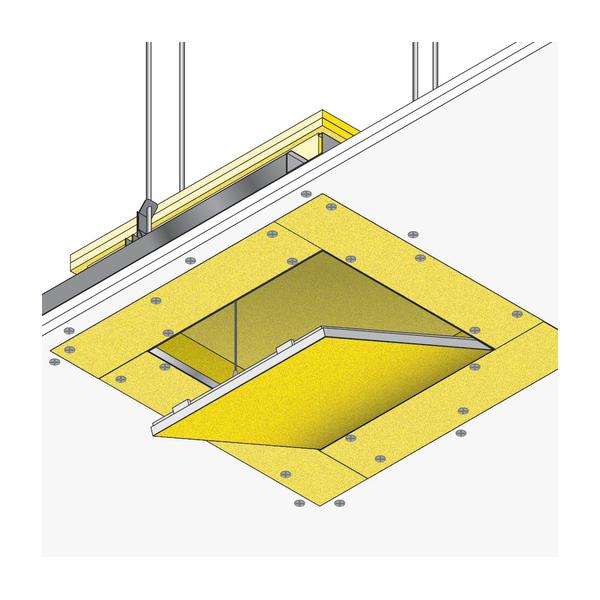

inspection hatch for EI 60 membrane ceilings in calcium silicate or plasterboard
The hatch consists of: – a fixed perimeter frame made of aluminium angle profiles, nominal section 30x12 mm and nominal thickness 2 mm, fitted with 2 snap closures. – a door made with a calcium silicate and calcium sulphate board named FIREGUARD® 13, nominal thickness 12,7 mm and nominal weight 10,2 kg/m2, fixed to a perimeter frame made of aluminium angle profiles, with nominal section 30x12 mm and nominal thickness 2 mm. – a safety cable (from size 300x300 upwards). – the package includes 85 mm wide FIREGUARD® 13 packing strips and a hatch cover. – for application on suspended ceilings with linings of different materials or thicknesses, specific installation kits are included in the package.
La botola verrà posata praticando un foro sul controsoffitto di dimensioni pari a quelle del telaio +85 mm e montando i profili a “C” 50x27x0,6 mm attorno all’apertura, ad una distanza di 60 mm dall’apertura stessa. Rivestire i lati interni verticali dell’apertura con un doppio strato di lastre FIREGUARD® 13, sp. 12,7 mm per un’altezza di 50 mm, avvitando le lastre ai profili a “C” 50x27x0,6 mm. Posizionare in semplice appoggio sull’apertura una copertura realizzata con un doppio strato di lastre FIREGUARD® 13. Prendere la botola di ispezione e inserirla attraverso il foro di apertura praticato nel controsoffitto e fissare il telaio esterno con viti autoperforanti fosfatate. Stuccare con Fireguard Compound il contorno del telaio al controsoffitto, incluse le viti. Al termine della stuccatura pulire il telaio esterno da eventuali residui, agganciare il cavetto di sicurezza e chiudere la botola. In caso di applicazione su controsoffitti con spessore superiore è necessario posare, tra le lastre e il telaio perimetrale della botola, un apposito elemento distanziatore, per ottenere la perfetta complanarità della botola con il controsoffitto. Nel caso sia presente un “kit di spessoramento” occorre avvitare gli elementi (lastre) alla cornice perimetrale prima dell’inserimento nel foro di alloggiamento.
The contents of this page are summarised from the official technical data sheet PDF, which remains the reference document.
