PROTECTION FOR RECESSED AIR CONDITIONER “GB-SPLIT”

Name: PROTECTION FOR RECESSED AIR CONDITIONER “GB-SPLIT”
Brand: Global Building
SKU: L-206

NewBIM available

Application

Protection Of Air Diffusers · Protection For Built-In Air Conditioner ·Gb-Split·

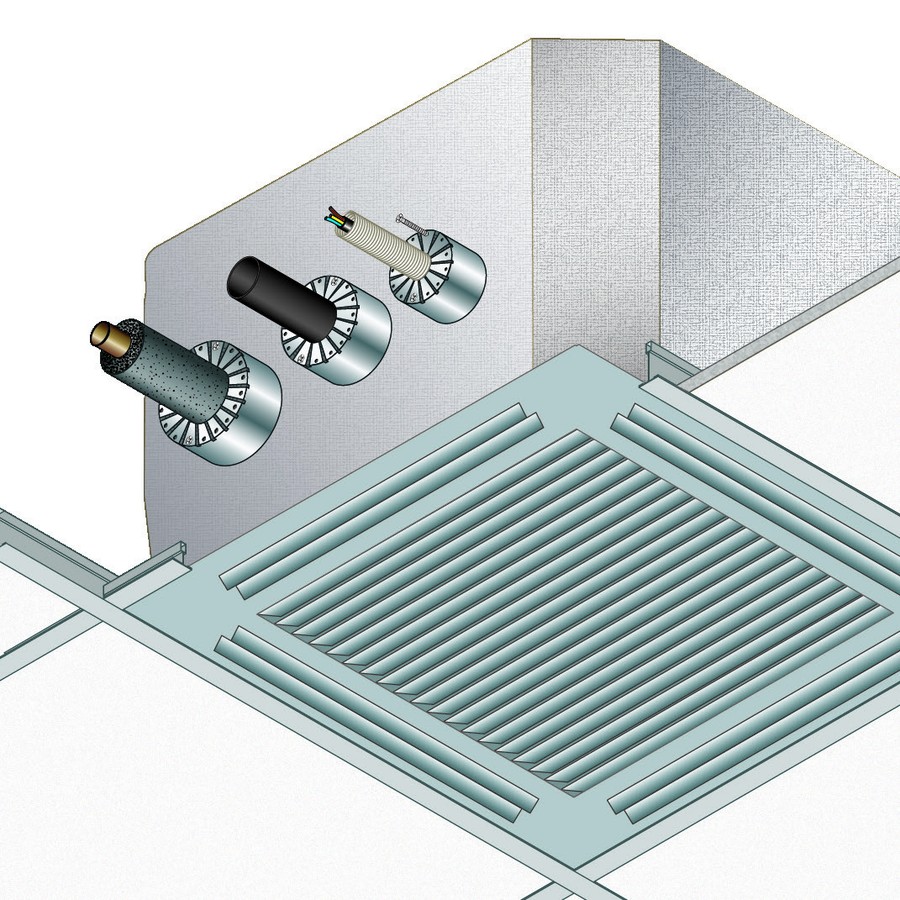

Technical drawing

Protection For Recessed Air Conditioner ·Gb-Split· · REI 120

Technical specifications

Supporting construction: hollow clay block floor slab thickness 200 mm protected by an accessible suspended ceiling
Product to apply: PROTECTION FOR AIR CONDITIONER
Intumescent wrap layers: no. 2 layers for each collar
Dimensions: 600x600x400 mm
Pipe diameter: maximum 50 mm
Fixing: positioning above the opening of the suspended ceiling
Finish

Notes and additional data

DIMENSIONS

Dimensions	600 x 600 x 400 mm
Pipes	copper pipe Ø 30 mm + insul. 20 mm, multilayer pipe Ø 30 mm + insul. 10 mm, PE pipe Ø 50 mm, corrugated pipe Ø 32 mm

Specification clause

Fornitura e posa in opera di PROTEZIONE PER CONDIZIONATORE AD INCASSO “GB-SPLIT” con resistenza al fuoco REI 120 certificata su solaio in laterocemento spessore 200 mm protetto da controsoffitto ispezionabile, costituita da un particolare tessuto in fibra a base di silice e rivestita da un foglio in alluminio. Il sistema è dotato di speciale collare universale GLOBAL COLLAR PLUS per la protezione delle tubazioni a servizio del condizionatore, in conformità al rapporto di classificazione I.G. 391407/4196FR.

È necessario posizionare la PROTEZIONE PER CONDIZIONATORE AD INCASSO “GB-SPLIT” sopra il diffusore, praticare un’incisione a croce in corrispondenza delle tubazioni e proteggerle avvolgendo per 2 giri attorno ad ognuna il nastro intumescente. Successivamente posizionare la banda metallica fissandola al corpo del condizionatore con viti autoperforanti.

Regulatory compliance

Classification report: I.G. 391407/4196FR
Test standard: EN 1365-2
