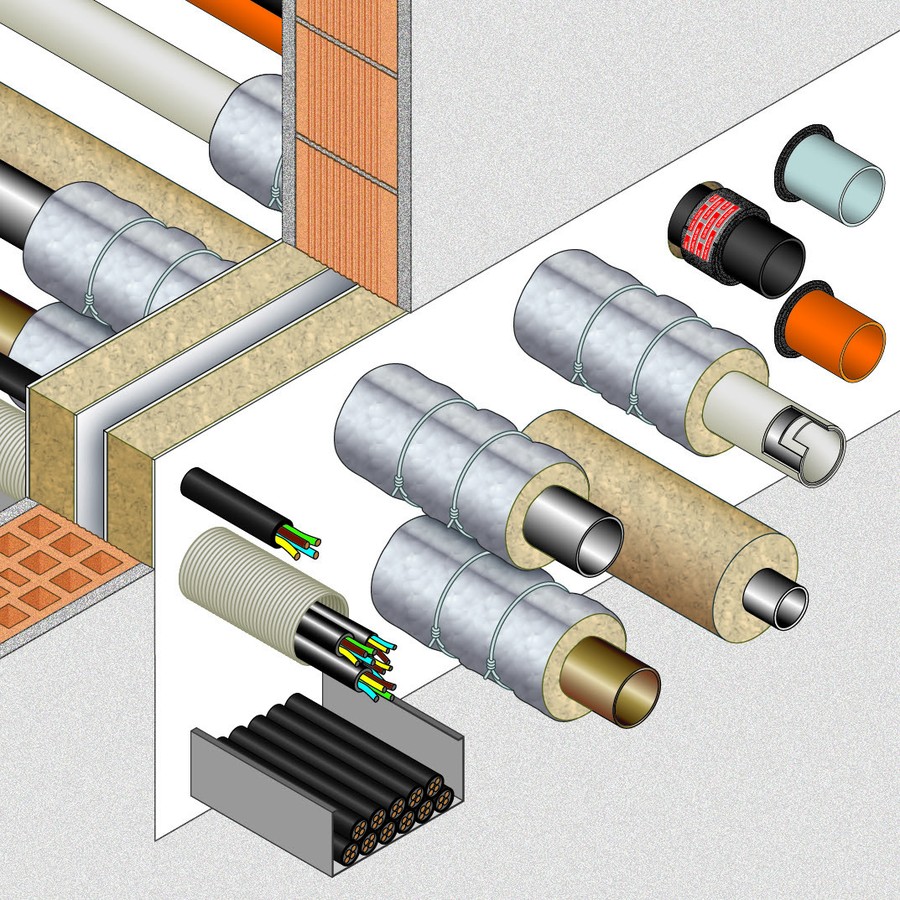

MULTIPLE PENETRATIONS

Fornitura e posa in opera di PANNELLI “GB-P” con resistenza al fuoco EI 60/240 certificata su pareti in muratura con spessore ≥150 mm, per la sigillatura di attraversamenti multipli, costituiti da pannelli semirigidi in fibra minerale (densità 150 kg/m³) spessore 60 mm, trattati su ambo i lati con rivestimento antincendio, in conformità a ETA 21/0113. È necessario rilevare le dimensioni e la forma sia dell’apertura da sigillare che degli impianti attraversanti, riportarle sui PANNELLI “GB-P” e provvedere al taglio degli stessi mediante seghetti da cantiere o cutter, avendo cura di lasciare la sagoma leggermente abbondante rispetto alle dimensioni del varco da sigillare. Stendere una piccola quantità di SIGILLANTE ANTINCENDIO “GB-MT” sui fianchi della sagoma o direttamente sul bordo interno della parete ove verrà applicata la sagoma. Applicare la sagoma ed inserirla nel varco per “interferenza” e rasare le giunzioni con una spatola utilizzando il SIGILLANTE ANTINCENDIO “GB-MT”.

È necessario posizionare due PANNELLI “GB-P” distanziati tra loro. In caso di attraversamento di tubazione combustibile, il NASTRO TERMOESPANDENTE “GB-T” deve essere avvolto intorno al tubo da proteggere, fissato con nastro adesivo e inserito nel varco rimasto fra la tubazione ed i PANNELLI “GB-P”. Inserire il nastro su entrambi i lati della parete. È necessario applicare il numero di strati indicati in funzione del diametro della tubazione (vedi tabella). In caso di attraversamento di tubazione incombustibile non coibentata misurare il diametro della tubazione da proteggere e tagliare il quantitativo di MANICOTTO “GB-ML” necessario a ricoprirla. Avvolgere il MANICOTTO “GB-ML” attorno alla tubazione su entrambi i lati, accostando la giunzione e facendo attenzione che la guaina aderisca ai PANNELLI “GB-P”. Fissare il MANICOTTO “GB-ML” mediante legacci di filo di acciaio ritorto (vedi tabella).
