PENETRATIONS OF COMBUSTIBLE PIPES

Name: PENETRATIONS OF COMBUSTIBLE PIPES
Brand: Global Building
SKU: A-108

“GB-P” PANEL and WRAP “GB-T”

NewBIM available

Application

Penetrations In Shaft Walls, Suspended Ceilings And Bulkheads · Penetrations Of Combustible Pipes

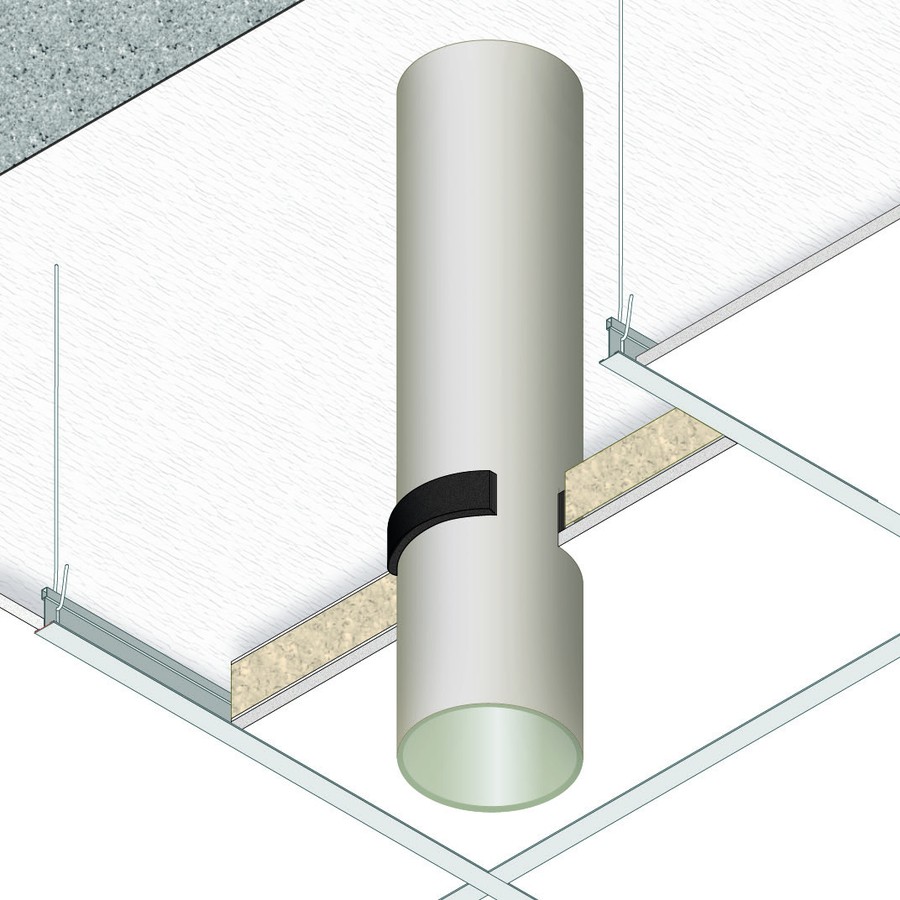

Technical drawing

Penetrations Of Combustible Pipes · REI 120

Technical specifications

Supporting construction: hollow clay block floor slab thickness 200 mm protected by an accessible suspended ceiling
Penetration type: combustible PE pipe
Diameters: up to 110 mm
Product to apply: “GB-P” PANEL and 4 turns of INTUMESCENT WRAP “GB-T”
Fixing: insertion of the “GB-P” PANEL into the opening and wrapping of the INTUMESCENT WRAP “GB-T” around the pipe.
Finish: not required
Direct field of application

Specification clause

Fornitura e posa in opera di protezione di tubazioni combustibili con resistenza al fuoco REI120 certificata su solaio in laterocemento spessore 200 mm protetto da controsoffitto ispezionabile, costituita da NASTRO TERMOESPANDENTE GB-T composto da materiale intumescente sezione nominale 40x2 mm e da PANNELLO GB-P semirigido in fibra minerale spessore 60mm e densità 150 kg/m³, trattato su ambo i lati con uno strato di rivestimento antincendio, in conformità al rapporto di classificazione I.G. 391407/4196FR.

È necessario avvolgere per 4 giri il nastro termoespandente attorno alla tubazione stessa; rilevare il diametro della tubazione da proteggere riportandolo sul pannello, tagliarlo e alloggiare gli spezzoni del pannello GB-P sopra al quadrotto in fibra minerale.

Regulatory compliance

Classification report: I.G. 391407/4196FR
Test standard: EN 1365-2
