PROTECTION FOR RECESSED AIR CONDITIONER

Name: PROTECTION FOR RECESSED AIR CONDITIONER
Brand: Global Building
SKU: A-119

“GB-SPLIT”

NewPatentedBIM available

Application

Penetrations In Shaft Walls, Suspended Ceilings And Bulkheads · Protection For Built-In Air Conditioner

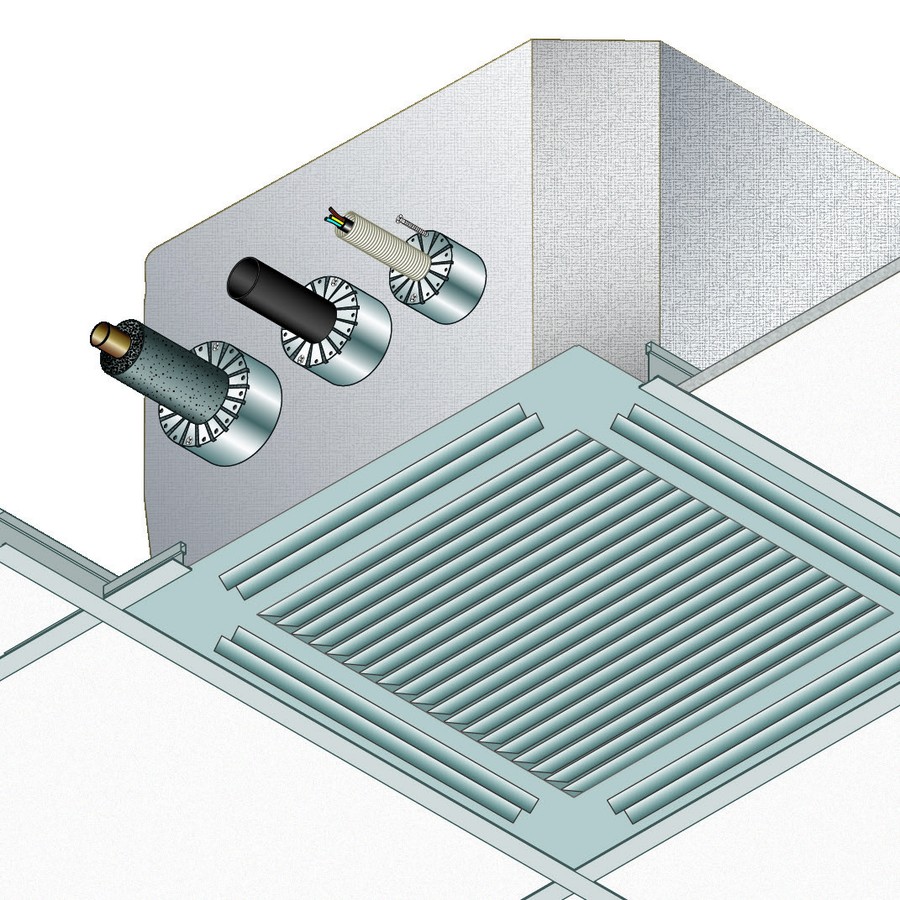

Technical drawing

Protection For Recessed Air Conditioner · REI 120

Technical specifications

Supporting construction: hollow clay block floor slab thickness 200 mm protected by an accessible suspended ceiling
Product to apply: protection for built-in air conditioner “GB-SPLIT”
Intumescent wrap layers: no. 2 layers for each collar
Dimensions: 600x600x400 mm
Pipe diameter: maximum 50 mm
Fixing: positioning above the opening of the suspended ceiling
Finish

Notes and additional data

DIMENSIONS

Dimensions	600 x 600 x 400 mm
Pipes	copper pipe Ø 30 mm + insul. 20 mm · multilayer pipe Ø 30 mm + insul. 10 mm · PE pipe Ø 50 mm · corrugated pipe Ø 32 mm

Specification clause

Fornitura e posa in opera di PROTEZIONE PER CONDIZIONATORE AD INCASSO “GB-SPLIT” con resistenza al fuoco REI 120 certificata su solaio in laterocemento spessore 200 mm protetto da controsoffitto ispezionabile, costituita da un particolare tessuto in fibra a base di silice e rivestita da un foglio in alluminio. Il sistema è dotato di speciale collare universale GLOBAL COLLAR PLUS per la protezione delle tubazioni a servizio del condizionatore, in conformità a ETA 23/0843. È necessario posizionare la PROTEZIONE PER CONDIZIONATORE AD

INCASSO “GB-SPLIT” sopra il diffusore, praticare un’incisione a croce in corrispondenza delle tubazioni e proteggerle avvolgendo per 2 giri attorno ad ognuna il nastro intumescente. Successivamente posizionare la banda metallica fissandola al corpo del condizionatore con viti autoperforanti.

Regulatory compliance

Classification report: ETA 23/0843
Test standard: EN 1365-2
