VERTICAL WALL/WALL EXPANSION JOINTS

Name: VERTICAL WALL/WALL EXPANSION JOINTS
Brand: Global Building
SKU: A-140

JOINT “GB-P”

BIM available

Application

Expansion Joints · Vertical Expansion Joints Wall/Wall

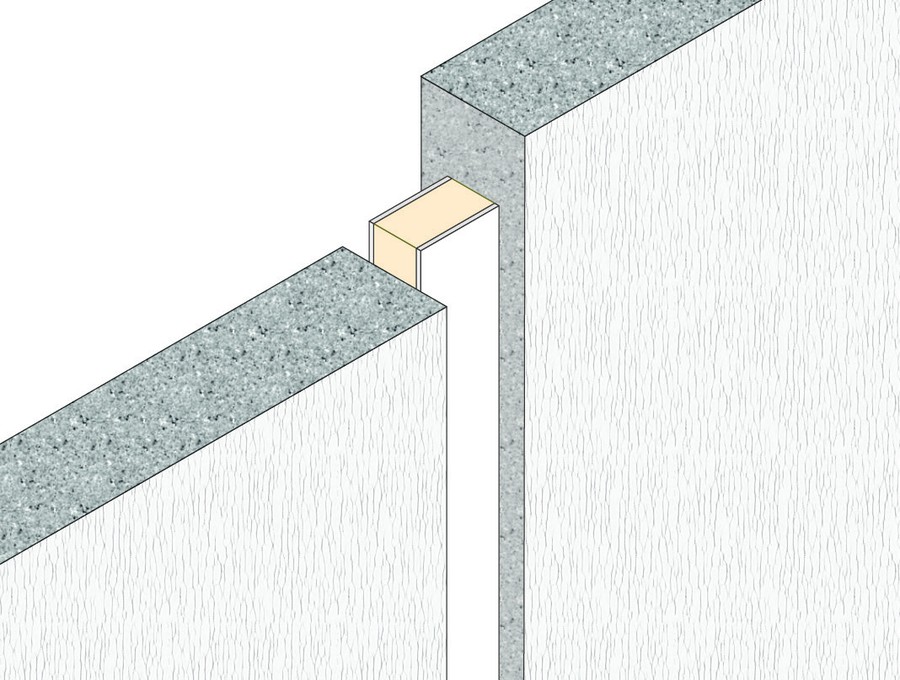

Technical drawing

Vertical Wall/Wall Expansion Joints · EI 120

Technical specifications

Joint type: wall/wall
Movement capability: up to 7,5%
Product to apply: JOINT “GB-P”, with sealant “GB-MT” minimum thickness 1 mm on both sides of the joint
Width: up to 600 mm
Fixing: simple insertion into the opening
Finish: not required

Notes and additional data

Joint width	Joint orientation	Supporting construction	Classification	Certificate
≤ 600 mm	Vertical on vertical construction	Concrete or masonry walls with thickness ≥ 125 mm	EI 120 V-X-B	I.G. 374655/4064FR

Specification clause

Fornitura e posa in opera di GIUNTI “GB-P” con resistenza al fuoco EI 120 V-X-B certificata per giunti verticali tra parete e parete in muratura o calcetruzzo fino a 600 mm, costituiti da spezzoni di GIUNTI “GB-P” semirigidi in fibra minerale (densità 150 kg/m3) trattati su ambo i lati con uno strato di stucco antincendio, per uno spessore del giunto di 60 mm, in conformità al rapporto di classificazione: I.G. 374655/4064FR e fascicolo tecnico n. 438232. I pannelli devono essere inseriti mediante leggera compressione, avendo cura di inserirli nel giunto dove rimarranno fissati ritornando in parte alle dimensioni originali per l’espansione di ritorno. In caso di necessità è possibile tagliare i pannelli con un cutter. Sigillare perimetralmente gli spezzoni con sigillante antincendio "GB-MT".

Regulatory compliance

Classification report: I.G. 374655/4064FR
Technical file: 438232
Test standard: EN 1366-4
