PENETRATIONS OF COMBUSTIBLE PIPES

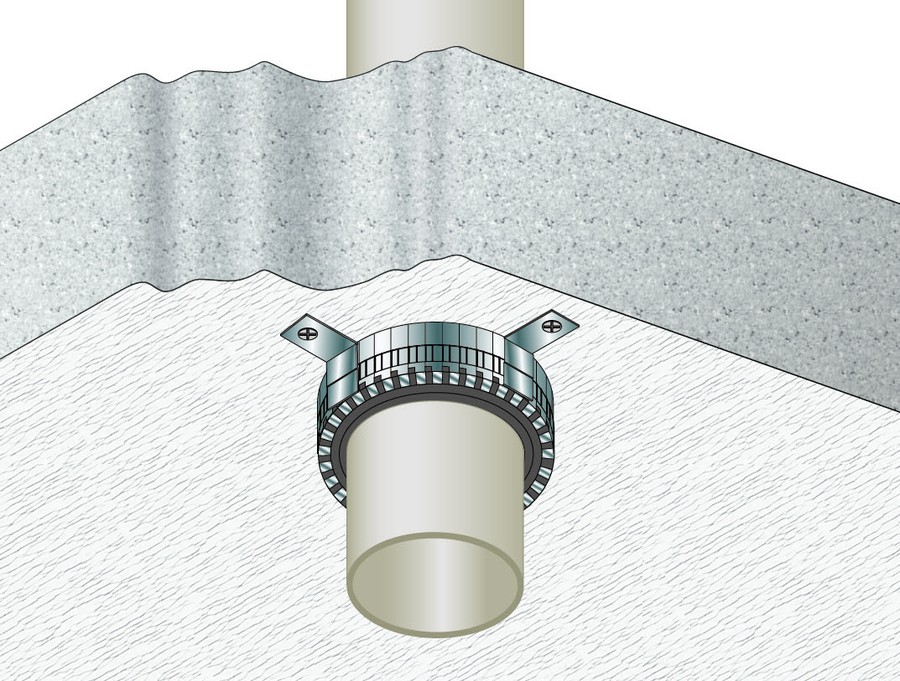

Fornitura e posa in opera di COLLARI UNIVERSALI PER TUBAZIONI COMBUSTIBILI “GLOBAL COLLAR” con resistenza al fuoco EI 120/240 U/C U/U certificata su solai, costituiti da una banda metallica di larghezza 45 mm contenente un nastro intumescente in conformità al rapporto di classificazione ETA 13/0640 e MPA 210006105. È necessario misurare il diametro della tubazione da proteggere ed avvolgere il nastro intumescente attorno alla tubazione nel numero di strati previsto (vedi tabella). Contare il numero di segmenti della banda metallica previsto e procedere alla sua rottura. Inserire le apposite staffe sulla banda

metallica in numero dipendente dal diametro della tubazione e avvolgere la banda metallica attorno alla tubazione serrando le due estremità attraverso le apposite linguette. Fissare infine il collare al lato inferiore del solaio con tasselli ad espansione metallici diametro 6 o 8 mm. Prima dell’installazione del collare i vuoti/giunti restanti tra la parete ed il tubo penetrante dovranno essere riempiti con materiale incombustibile dimensionalmente stabile come calcestruzzo, malta cementizia o gesso, per tutto lo spessore dell’elemento costruttivo.
